Inputs

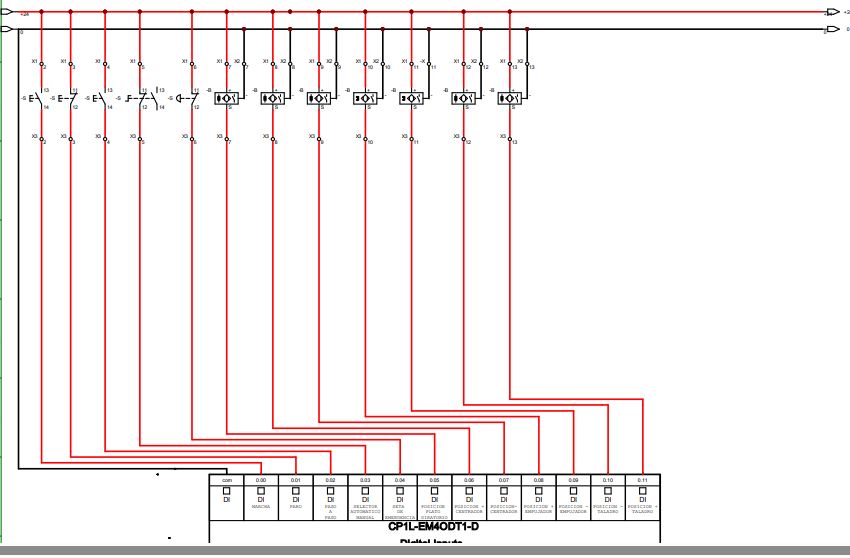

Aquesta imatge és una de les paginàs d'entradas al PLC de l'estació de producció, utilitzem un total de 16 entrades.

Outputs

Aquesta imatge és una de les paginàs de sortides del PLC de l'estació de producció, utilitzem un total de 12 sortides.

Contactes asociats

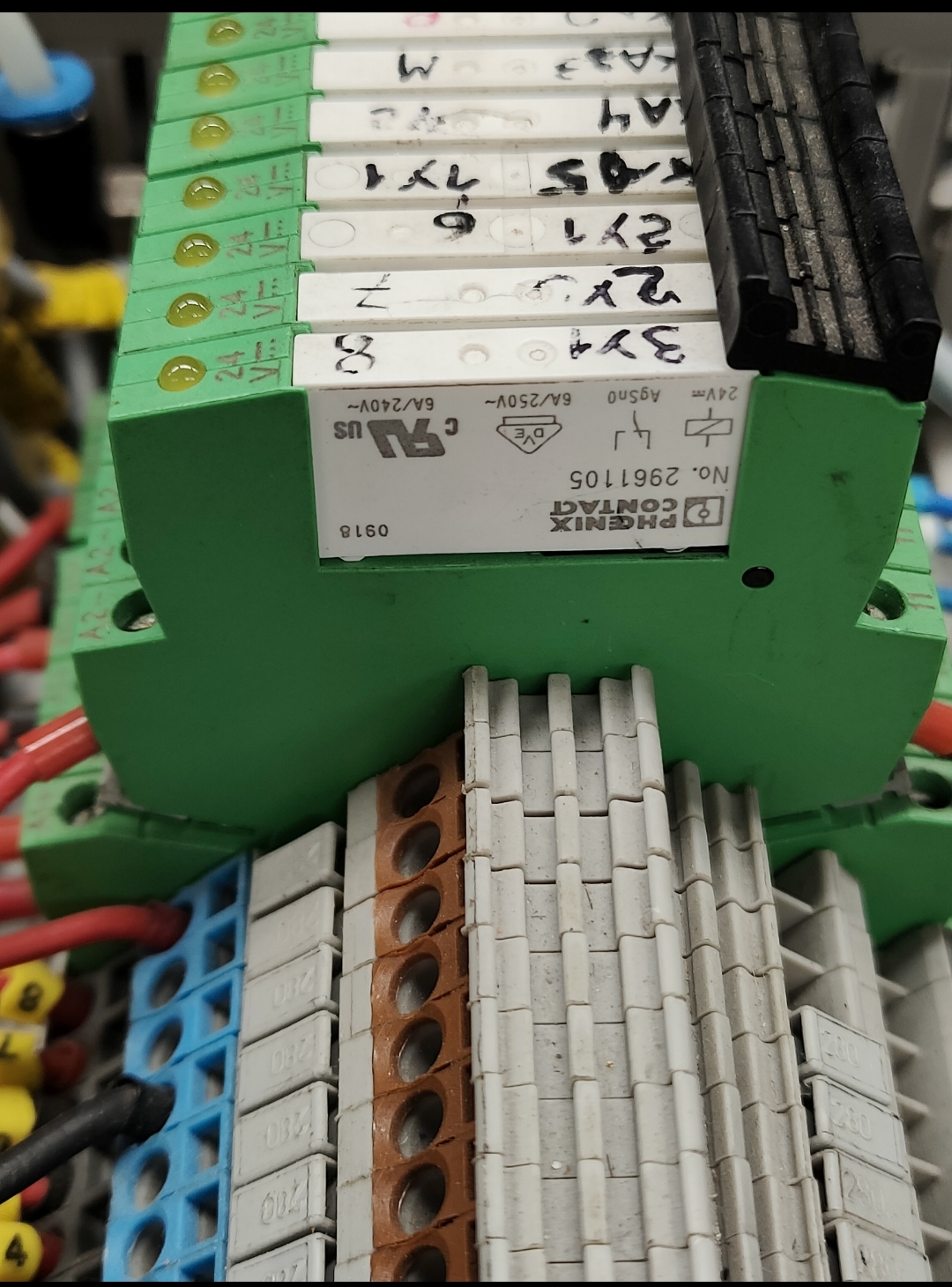

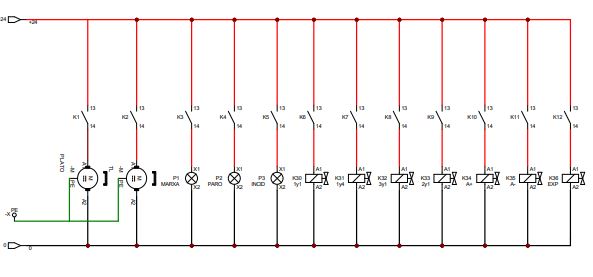

Aquesta imatge és tot el que pilotem a través de contactàs associats és a dir a través de contactes dels relés .

Comprovació cablejat

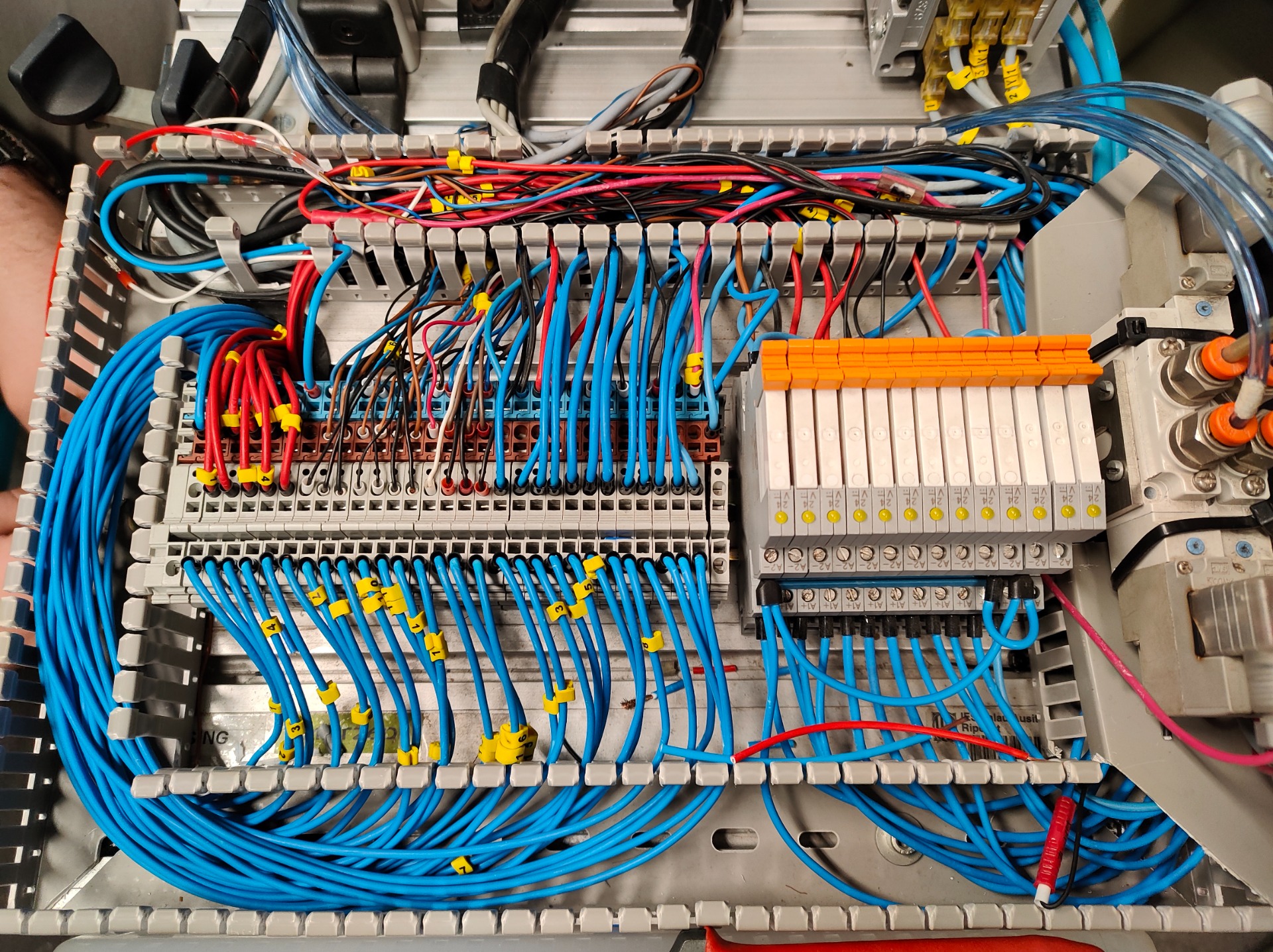

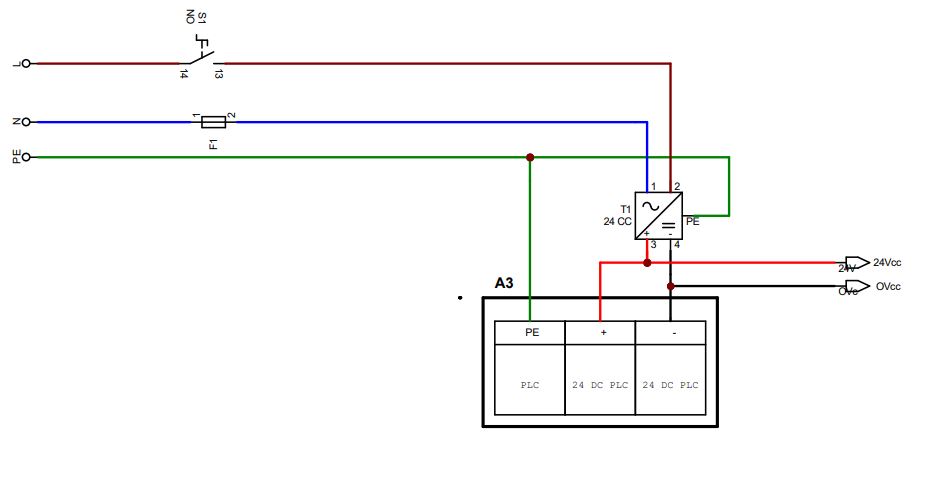

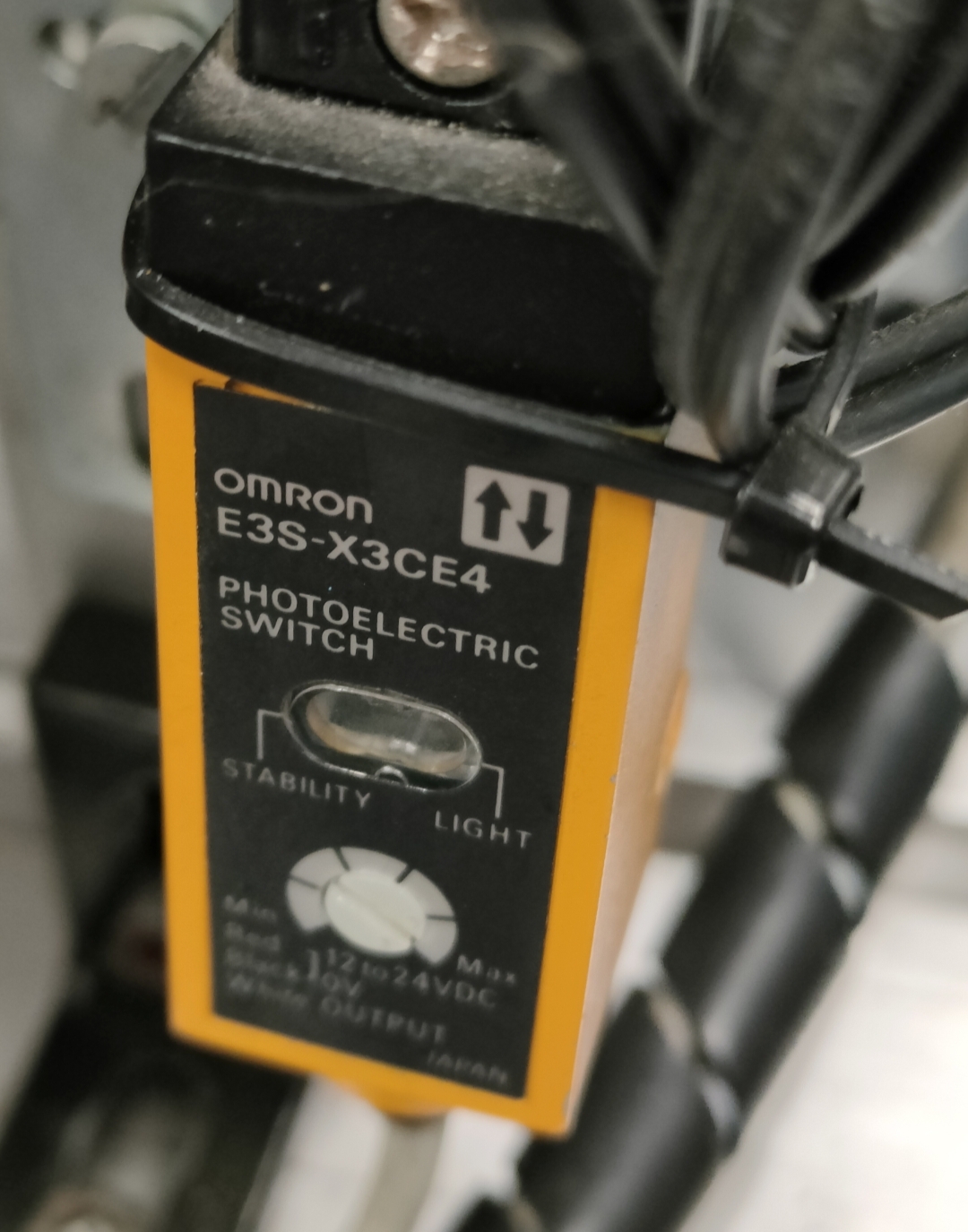

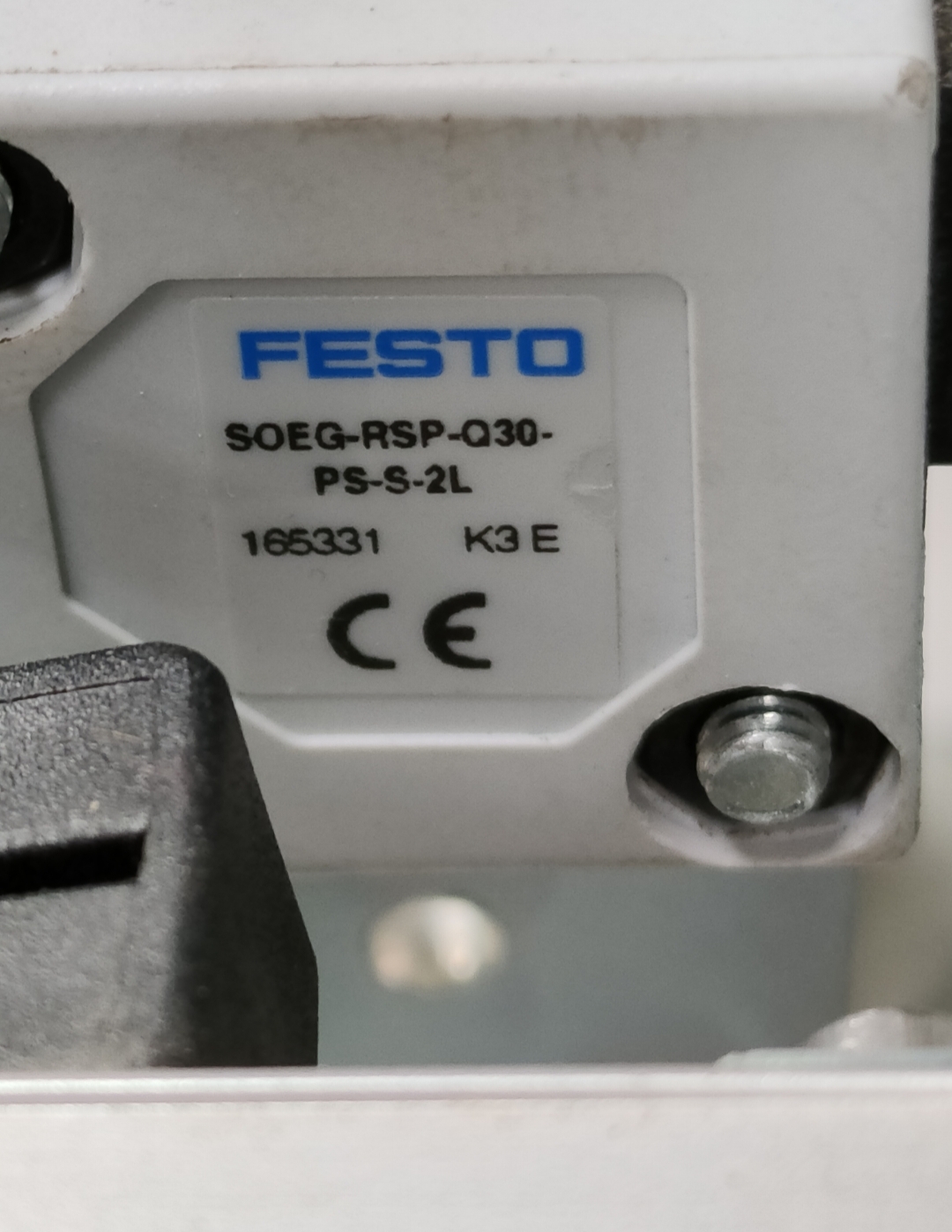

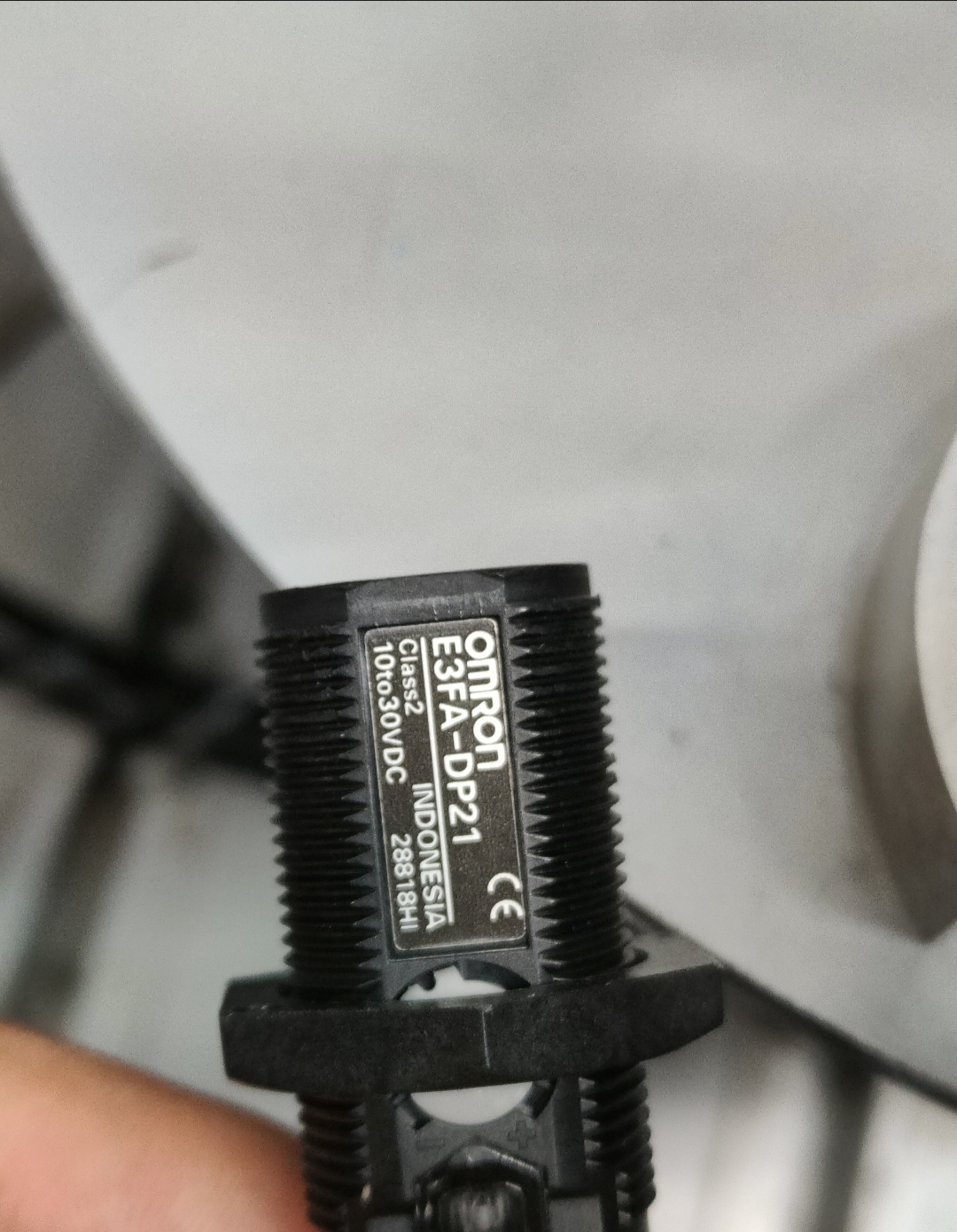

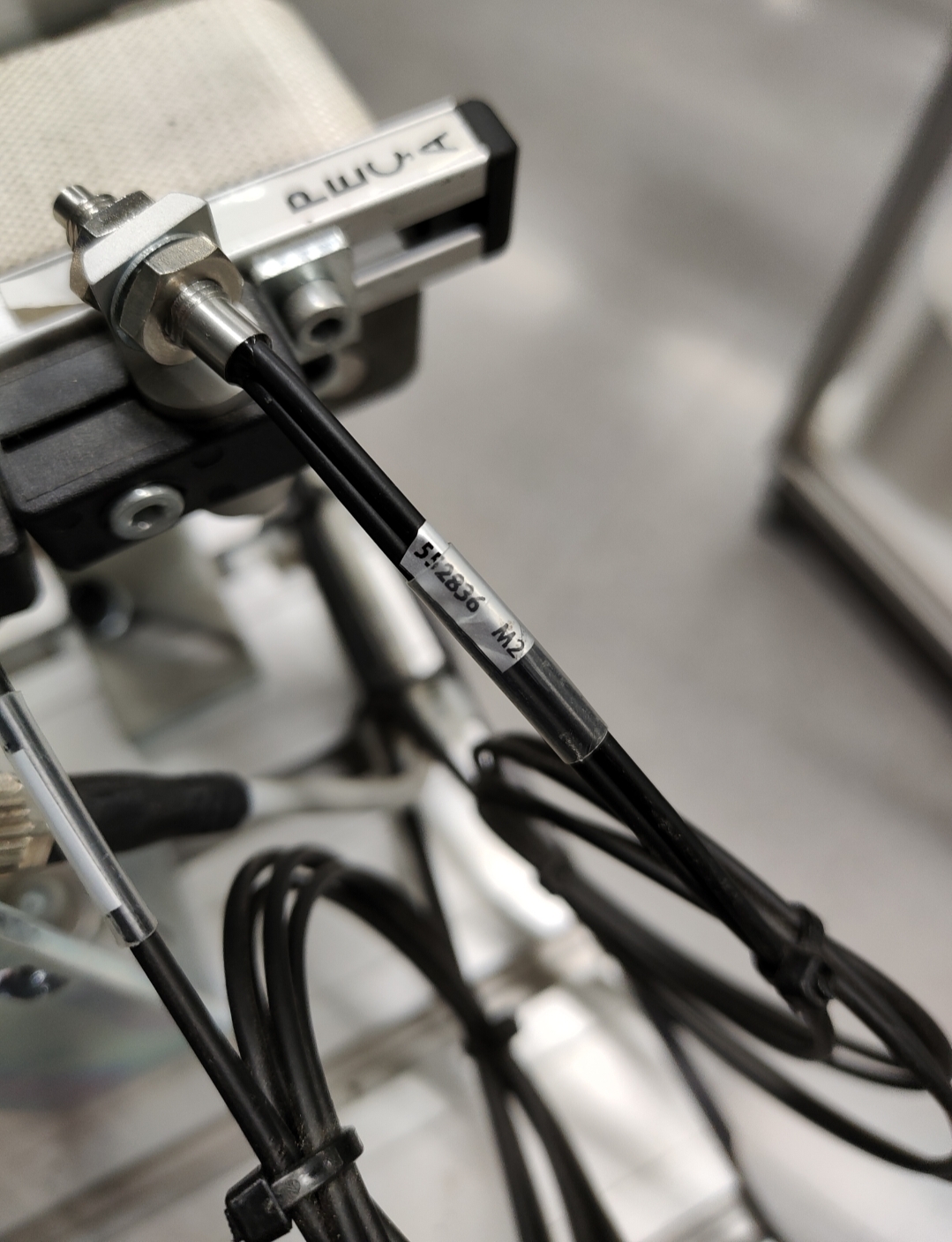

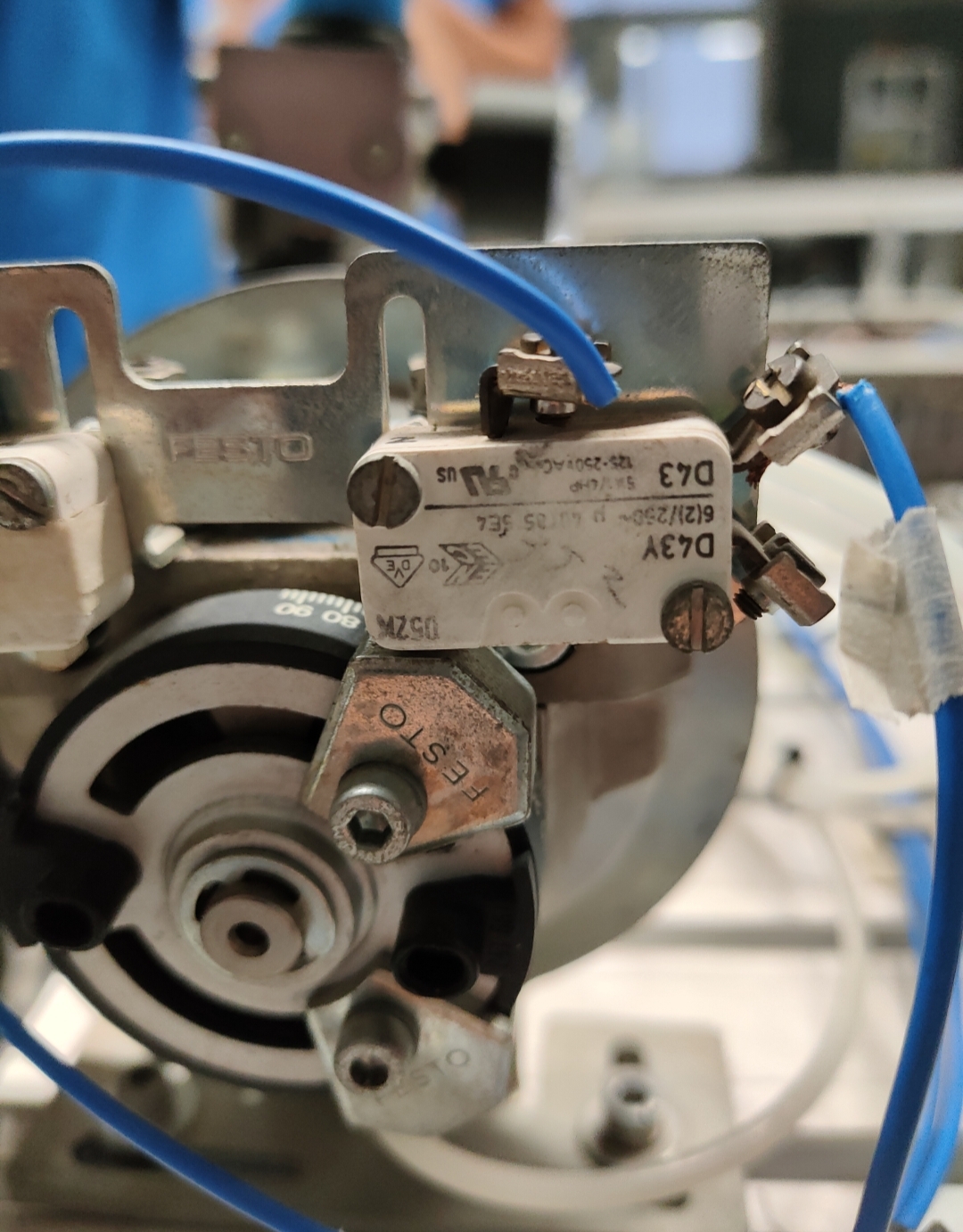

Vam comprovar les bornes de connexió i a quin pin anava cada cable per poder apuntar que entrada o sortida anava cada cosa, també vam aprofitar per alimentar les estacions amb 24 V per comprovar que funcionava tot.
Vaig aprendre a com localitzar averies elèctriques com sanejar un cable de forma correcta i com assegurar que una senal és correcta o està donant una falsa senyal.
